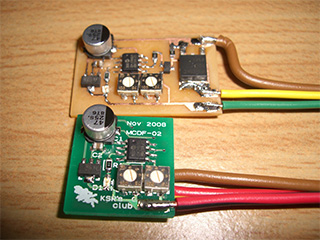

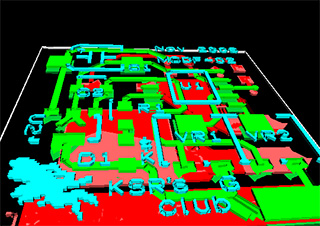

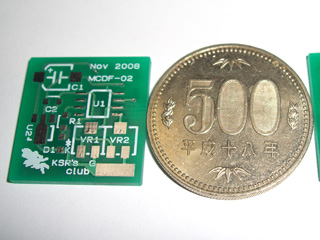

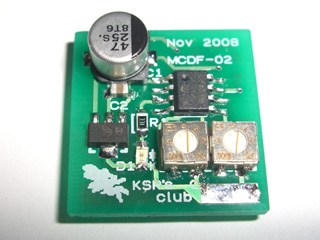

| ぷろあ〜むネタが無いのでまたまた電子工作ネタです。 オフセットスペーサ早く出来ないかなぁ〜♪ 今回のICフラッシャー回路は「小型」をコンセプトに開発しております。 片面基板では部品の面積的にも配線の取り回し的にもキビシイので、両面基板を設計して外注することにしました。  ↑ 設計した基板をガーバービューアで3D表示させてみた 発注から約1週間。 本日待ちわびた2層基板が納品されましたよ！  ↑ いや〜自分で設計した基板がここまで高いクオリティで仕上がると嬉しいですねぇ。 基板のサイズは当初の予定より若干小さくでき、21mm x 22mmになりました、500円玉とほぼ同じ大きさです。 シルクも入れてあり、かなり本格的！ 辛抱たまらずさっそく部品を実装します。 数ミリしかない面実装部品をピンセットでつまみながらの半田付け・・・ 手をプルプル震えさせながらコテ先に集中します。 昔はこんなに手の震えは無かったと思うけど年取ってオヤジ化の兆候が出てきたか？ orz..  ↑ ランド以外はレジストされているので、先日の試作基板にくらべるとキレイに半田付けできます。 んで緊張の初通電！ ま、基本的に試作基板と同じ回路なので動いてあたりまえなんですけど、完動すると感動しますねｗ （やっぱオヤジ化してるな）  ↑ 上 試作機 MCDF-X2 下 量産機 MCDF-02 試作機の66%ほどのサイズにすることが出来ました。 MCDFはMicro Controller Digital Flasherの略。 もっとイカした名称にしたい気もしますな、「点滅くん 2号」とか 〜くん系の名前とかアレっぽくてよくね？ ！業務連絡！ 人柱候補のたかぷー氏、時守氏、くるみ氏は速やかに送付先を知らせたし！ 健闘を祈る！ |
