| キャリパーサポート |

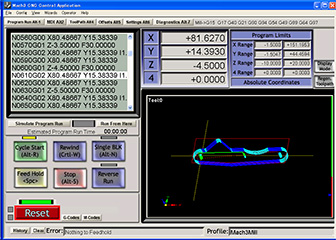

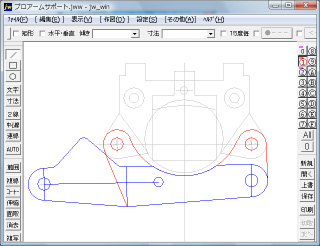

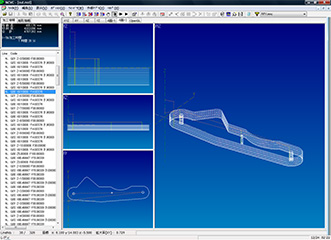

| プロアーム向けのキャリパーサポートを設計中です。 あんまりスマートじゃないけど、2ピース構造にすることでブレンボの新カニを取り付ける予定。 実測したデータをもとにしてCADで設計していきます。  ↑ 別レイヤーに補助線を引きながら作図するとフリーのCADでも結構ガンバれる事が判ってきました。 なんとなく設計できたらCNC向けのツールパスを作成します。 使用するエンドミルの半径ぶんオフセットした図を作成して、CAMソフトによみこませたものがこちら・・・  ↑ フリーのCAMソフトNCVC、大変良くできたソフトです。 エンドミルの送り速度や順序など細かい命令を与えます、ツールパスの善し悪しが成果物の善し悪しといっても過言ではありません。 んで、生成されたGコードをCNCソフトに読み込ませ、オフラインモードで動作させてみます。  ↑ 少しでもおかしな挙動があれば、CAMかCADまで戻ってGコードの作り直しです。 ここで面倒くさがると、エンドミルの折損やオーバートラベルなど工具だけにとどまらず人的な被害を及ぼす可能性があるので手を抜けません。 そんな感じで今日は切削までには至らず・・・ 年末のお楽しみとなりそうです。 |
